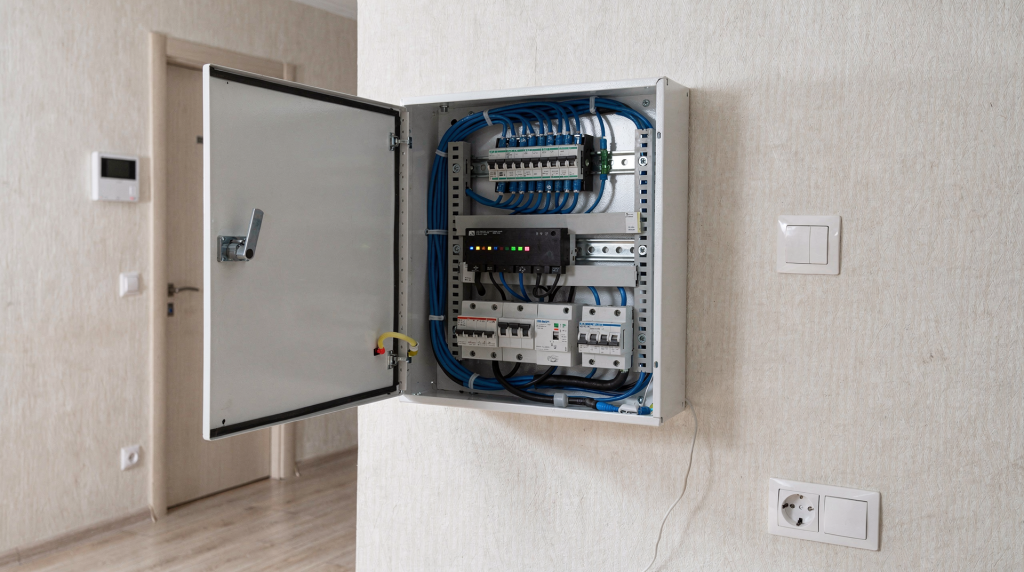

Слаботочный щит для домашней сети: как подготовить основу для умного дома

Слаботочный щит — это не просто коробка для роутера, а точка сборки всей домашней инфраструктуры: интернета, Wi‑Fi, проводной сети, камер, домофона, NAS и будущего умного дома. Если заложить его правильно на этапе ремонта, потом не придется тянуть кабели через всю квартиру, мириться с «висящими» роутерами и хаосом из переходников и удлинителей.

Когда я проектировал свою сеть в новостройке, то сразу решил: никаких компромиссов с развешанными по углам роутерами и свисающими патч-кордами. Хотелось, чтобы вся логика сети была собрана в одной точке, а квартира оставалась чистой визуально. Оглядываясь назад, понимаю: слаботочный щит стал лучшей инвестицией в стабильность домашней инфраструктуры. Давайте разберем, как спроектировать такой узел грамотно.

Что такое слаботочный щит и зачем он нужен

Если говорить простыми словами, слаботочный щит — это место, куда сходятся все низковольтные коммуникации квартиры. Обычно туда заводят кабели от интернет-розеток, точек доступа Wi‑Fi, домофона, ТВ, видеонаблюдения, иногда — датчиков, хаба умного дома и сетевого хранилища.

Главная идея здесь одна: вся логика сети должна собираться в одном месте. Тогда проще обслуживать систему, менять оборудование, расширять сеть и устранять проблемы. Когда у вас коммутатор лежит в гостиной, роутер — в коридоре, а патч-панель прикручена где-то за шкафом, любая диагностика превращается в квест. А если вы используете VLAN для сегментации IoT-устройств, камер и гостевого Wi-Fi, то централизованная коммутация становится не просто удобством, а инженерной необходимостью.

Для квартиры в новостройке это особенно важно, потому что:

• ремонт делается один раз, а сеть живет годами;
• потребности обычно растут уже после переезда;
• умный дом почти всегда начинается с нормальной сети;
• проводная инфраструктура надежнее и стабильнее, чем временные решения на Wi‑Fi.

По своему опыту скажу: после переезда количество проводных устройств выросло вдвое. Сначала думал, что хватит четырех линий, а через полгода добавил сервер на Proxmox, резервный LTE-модем и отдельный коммутатор под Zigbee-координатор и камеры. Если бы не заложил щит с запасом, пришлось бы городить «колхоз» из внешних коммутаторов.

Чем слаботочный щит отличается от обычного электрического щита

Эти два узла часто путают, но задачи у них разные. И путаница эта опасна: я видел, как в одну нишу пытались запихнуть и автоматы на 32А, и оптический терминал, и патч-панель. Результат — наводки, перегрев и невозможность нормально обслуживать оборудование.

Иногда эти функции объединяют частично, но логически электричество и слаботочку лучше разводить по разным зонам. Это упрощает обслуживание и снижает риск случайных ошибок при ремонте или настройке. В моем случае слаботочный щит висит в коридоре, а силовой — в прихожей, и между ними проложен отдельный кабель питания с заземлением. Никаких пересечений с силовыми линиями, никаких наводок на витую пару.

Когда слаботочный щит нужен обязательно

Не в каждой квартире нужен большой сетевой шкаф, но есть ситуации, когда без него почти невозможно обойтись. Я часто слышу: «У меня однушка, зачем мне щит?» Но дело не в метраже, а в количестве устройств и сценариях использования.

Слаботочный щит особенно полезен, если у вас есть:

• несколько интернет-розеток в комнатах;
• проводные точки доступа Wi‑Fi;
• видеодомофон или IP-домофония;
• камеры наблюдения;
• NAS или домашний сервер;
• умный дом на Home Assistant, openHAB или другой локальной платформе;
• PoE-устройства;
• резервное питание для сети;
• желание оставить систему без облачной зависимости.

Если квартира маленькая и нужен только роутер с двумя кабелями, достаточно компактного мультимедийного бокса. Но если вы строите сеть «на вырост», лучше сразу предусмотреть полноценный слаботочный узел. Практика показывает: сегодня вам хватает роутера, а завтра появляется NAS с Jellyfin, пара Zigbee-датчиков и желание повесить камеру на балконе. И вы уже жалеете, что не заложили нормальный щит.

Где размещать слаботочный щит в квартире

Лучшее место — там, где удобно обслуживать оборудование и куда легко завести кабели. Чаще всего это:

• ниша в коридоре;
• гардеробная;
• кладовая;
• технический шкаф;
• участок рядом с входной зоной, но не на виду.

Я выбрал нишу в коридоре рядом с входной дверью. Туда же заходит оптика от провайдера, и это избавило меня от необходимости тянуть оптический патч-корд через полквартиры. Рядом — розетка 230В, и расстояние до всех комнат примерно одинаковое, что удобно для расчета длины кабелей.

На что смотреть при выборе места

• доступ к щиту без демонтажа мебели;
• возможность подвести питание 230 В;
• нормальная вентиляция;
• достаточная глубина под оборудование и кабельные изгибы;
• отсутствие соседства с источниками тепла и влаги.

Отдельно подчеркну про вентиляцию. Коммутатор с PoE, роутер и мини-сервер в закрытом пространстве без airflow — это гарантированный перегрев. Я в своем щите сделал перфорированные заглушки снизу и сверху, плюс установил малошумный вентилятор на 80 мм с термодатчиком. Разница температур — около 10 градусов под нагрузкой.

Типовая ошибка

Щит прячут за декоративной панелью «чтобы не было видно». В результате к роутеру неудобно добраться, оборудование перегревается, а любой апгрейд превращается в квест с разборкой мебели. Я видел щит, врезанный в шкаф-купе с зеркальной дверью: чтобы перезагрузить роутер, нужно было снять одежду с плечиков, отодвинуть дверь и протиснуться рукой в щель. Не делайте так.

Какой размер щита закладывать

Размер зависит не от площади квартиры, а от того, сколько в ней будет активного оборудования и линий. Это ключевой момент, который многие упускают: ориентируются на метраж, а не на функционал.

Практическое правило простое: берите щит с запасом минимум 30–50% по месту. Оборудование почти всегда разрастается быстрее, чем кажется на этапе ремонта. Я начинал с 8-портового коммутатора, а через год перешел на 24-портовый с PoE. Если бы щит был впритык, пришлось бы менять весь корпус.

Что должно быть внутри слаботочного щита

Минимальный состав зависит от задач, но логика сборки обычно такая. Я предпочитаю модульный подход: базовый набор закрывает текущие потребности, но конструктив позволяет добавлять оборудование без переделки всего щита.

Базовый набор

• вводной кабель от провайдера;
• оптический терминал или медиаконвертер, если нужен;
• роутер;
• коммутатор;
• патч-панель или кроссировка;
• кабель-органайзер;
• питание для оборудования;
• при необходимости — ИБП.

Патч-панель — это не роскошь, а инструмент порядка. Когда каждая линия оконцована на патч-панели и подписана, вы за секунду понимаете, какой порт куда идет. Без нее — клубок кабелей и гадание «этот синий в спальню или в гостиную?».

Расширенный набор для умного дома

• контроллер умного дома;
• PoE-коммутатор;
• отдельный коммутатор под IoT-сегмент;
• NAS или мини-сервер;
• UPS для роутера и хаба;
• резервный модем/LTE;
• шлюзы Zigbee, Z-Wave, Matter, если они проводные или требуют Ethernet.

В моем щите стоит отдельный 8-портовый коммутатор для IoT-сегмента, который сидит в отдельном VLAN без доступа в интернет. Zigbee-координатор подключен по USB к Home Assistant на мини-ПК, а Z-Wave-шлюз — по Ethernet. Все это аккуратно разведено и не мешает друг другу.

Как правильно спланировать кабели до ремонта

Слаботочный щит работает только тогда, когда кабели проложены грамотно. Здесь почти всегда используется схема «звезда»: от щита отдельная линия идет к каждой розетке, точке доступа, камере или устройству. Никаких последовательных соединений, никаких «тройников» на витой паре — это убивает скорость и создает точки отказа.

Что нужно заложить заранее

• Ethernet-кабели в каждую комнату;
• отдельные линии к телевизору, рабочему месту, медиазоне;
• кабель под потолочную точку доступа;
• линии к домофону и панели у входа;
• кабели к камерам, если они планируются;
• запасные трубы или гофры на будущее.

Я использовал кабель категории 6A в экранированном исполнении — с запасом под будущие скорости. Да, он дороже и жестче в монтаже, но переделывать кабели через пять лет ради 10-гигабитного линка до NAS — удовольствие сомнительное.

Практический совет

Лучше проложить лишнюю трубу или кабель сейчас, чем штробить стены через год. Стоимость кабеля и гофры на этапе ремонта несопоставима со стоимостью переделки отделки после заселения. Я заложил по две гофры в каждую комнату с запасными протяжками — и уже дважды ими воспользовался, когда добавлял камеру и второй кабель к рабочему месту.

Как собрать сеть в щите без хаоса

Главная задача — не просто разместить оборудование, а сделать его обслуживаемым. Сетевой щит живет годами, и за это время вы не раз полезете внутрь: заменить коммутатор, добавить патч-корд, перезагрузить роутер. Если доступ неудобный, вы будете откладывать обслуживание до последнего.

Рабочая схема

1. Все линии заводятся в щит и подписываются.
2. Кабели оконцовываются на патч-панели или кроссе.
3. От патч-панели короткими патч-кордами подключается коммутатор.
4. Роутер подключается к провайдеру и коммутатору.
5. Отдельные устройства получают питание через розетки или блок питания внутри щита.
6. При необходимости добавляется ИБП.

Я использую цветовую маркировку патч-кордов: синие — основные линии, желтые — камеры и точки доступа с PoE, красные — IoT-сегмент. Это не эстетика ради эстетики, а быстрая навигация: с первого взгляда понятно, что и куда подключено.

Что важно предусмотреть

• кабели должны быть подписаны с двух сторон;
• нужен небольшой сервисный запас длины;
• нельзя забивать щит «впритык»;
• блоки питания лучше располагать так, чтобы они не перекрывали вентиляцию;
• если оборудование активное, нужен доступ к перезагрузке и замене.

Сервисный запас — это примерно 30–50 см кабеля, уложенного кольцом за патч-панелью. Он спасает, когда нужно переоконцевать разъем или перекоммутировать линию на другой порт. Без запаса вы просто не дотянетесь.

Где чаще всего допускают ошибки

Ошибки в слаботочном щите обычно не критичны для безопасности, но сильно бьют по удобству и стабильности. За годы насмотрелся на чужие инсталляции и составил свой антирейтинг.

Частые ошибки

• ставят слишком маленький бокс;
• не оставляют место под рост сети;
• не подписывают кабели;
• смешивают силовые и слаботочные линии без логики;
• ставят роутер в закрытую нишу без вентиляции;
• экономят на количестве Ethernet-розеток;
• не закладывают отдельную линию под потолочную точку доступа;
• забывают про питание для будущего оборудования;
• не делают резервное питание.

К чему это приводит

• плохое покрытие Wi‑Fi;
• постоянные разборки с кабелями;
• невозможность быстро заменить оборудование;
• перегрев;
• случайные отключения интернета;
• сложности с расширением умного дома.

Особенно болезненна экономия на Ethernet-розетках. Одна розетка в комнате — это бутылочное горлышко: либо телевизор, либо приставка, либо компьютер. Две розетки — уже гибкость. А с учетом того, что розетка с монтажом стоит копейки по сравнению с переделкой отделки, экономия здесь просто бессмысленна.

Схема для новостройки: что закладывать сразу

Если ремонт только начинается, ориентируйтесь на набор, который закрывает большинство сценариев. Я прошел этот путь и могу сказать: лучше перезаложить, чем недозаложить.

Минимум для современной квартиры

• по 2 Ethernet-розетки в основных комнатах;
• отдельная линия к рабочему месту;
• линия к ТВ-зоне;
• точка под потолочный Wi‑Fi;
• место для роутера и коммутатора;
• запасная линия в щит.

Если планируется умный дом

• отдельный сегмент для IoT-устройств;
• проводной хаб или сервер;
• PoE для камер и точек доступа;
• резервное питание;
• место под расширение.

Отдельный сегмент для IoT — это не прихоть, а базовая безопасность. Все Zigbee-шлюзы, Wi-Fi-лампочки и датчики должны сидеть в изолированном VLAN без доступа к основной сети и интернету. Тогда даже если производитель облачного устройства решит, что ему нужно «позвонить домой», ваши данные останутся при вас.

Таблица: что заложить по комнатам

Потолочная точка доступа — это, пожалуй, лучшее решение для квартиры. В отличие от настольного роутера, который заперт в щите или стоит в углу, потолочная AP дает равномерное покрытие без мертвых зон. Я использую точку доступа с поддержкой PoE и VLAN, что позволяет транслировать несколько SSID с разными политиками доступа.

Чек-лист перед покупкой щита

• определено место установки;
• понятен список устройств внутри;
• посчитано число линий;
• есть запас по глубине и ширине;
• предусмотрена вентиляция;
• запланировано питание 230 В;
• продумана подписка кабелей;
• есть место под ИБП;
• оставлен запас на будущие устройства.

Пройдитесь по этому списку дважды: один раз на этапе проекта, второй — перед закупкой оборудования. Я упустил пункт про ИБП на старте и потом мучительно втискивал его в уже собранный щит. Лучше сразу предусмотреть полку или отсек под источник бесперебойного питания.

Как понять, что щит спроектирован правильно

Хороший слаботочный щит — это тот, к которому можно подойти через год и быстро понять, что где подключено. Если сеть можно обслужить без угадывания, демонтажа мебели и раскручивания клубка кабелей, значит, базовая задача решена.

Признаки удачного решения:

• кабели аккуратно разведены;
• оборудование не упирается друг в друга;
• есть доступ к роутеру и коммутатору;
• все линии подписаны;
• вентиляция не перекрыта;
• место осталось под рост сети.

Для меня критерий простой: могу ли я в два часа ночи, когда упал интернет, за 30 секунд понять, что случилось, и перезагрузить нужное устройство? Если да — щит спроектирован правильно. Если нужно лезть за шкаф с фонариком — нет.

Вывод

Слаботочный щит — это фундамент домашней сети и первый шаг к умному дому без облачной зависимости. Если заложить его правильно на этапе ремонта, вы получите стабильный интернет, удобное обслуживание, нормальный Wi‑Fi, готовность к камерам, NAS и автоматизации.

Самая разумная стратегия для новостройки — проектировать щит не «под роутер», а под всю будущую инфраструктуру квартиры. Тогда через несколько лет не придется переделывать отделку ради одной точки доступа или нового сервера. Сеть должна быть готова к росту, а не упираться в потолок возможностей на старте.

FAQ

Нужен ли слаботочный щит в маленькой квартире?

Да, если планируются несколько сетевых устройств, потолочная точка доступа или умный дом. Если нужен только базовый интернет, хватит компактного бокса. Но даже в студии я бы заложил мини-щит с патч-панелью на 4 порта — это дает гибкость и порядок с первого дня.

Можно ли разместить роутер вне щита?

Можно, но это обычно временное решение. Для аккуратной и управляемой сети лучше собирать все в одном месте. Исключение — если вы используете отдельную точку доступа, а роутер работает только как шлюз. Но даже в этом случае я предпочитаю держать все активное оборудование в щите.

Что важнее: щит или кабели?

Сначала кабели. Щит можно заменить или расширить, а плохо проложенную сеть потом переделывать намного сложнее. Кабельная инфраструктура — это скелет, щит — мышцы. Без скелета мышцы бесполезны.

Нужен ли ИБП для домашней сети?

Желательно, если важны стабильный интернет, камеры, домофон или локальный сервер. Даже небольшой ИБП заметно повышает надежность. Я использую линейно-интерактивный UPS на 850 VA — он держит роутер, коммутатор и точку доступа около часа, чего достаточно для большинства перебоев.

Стоит ли сразу закладывать PoE?

Да, если есть вероятность камер, точек доступа или домофона с питанием по Ethernet. Это сильно упрощает монтаж и обслуживание. Один кабель вместо двух (данные + питание) — это меньше проводов, меньше блоков питания и меньше точек отказа.
