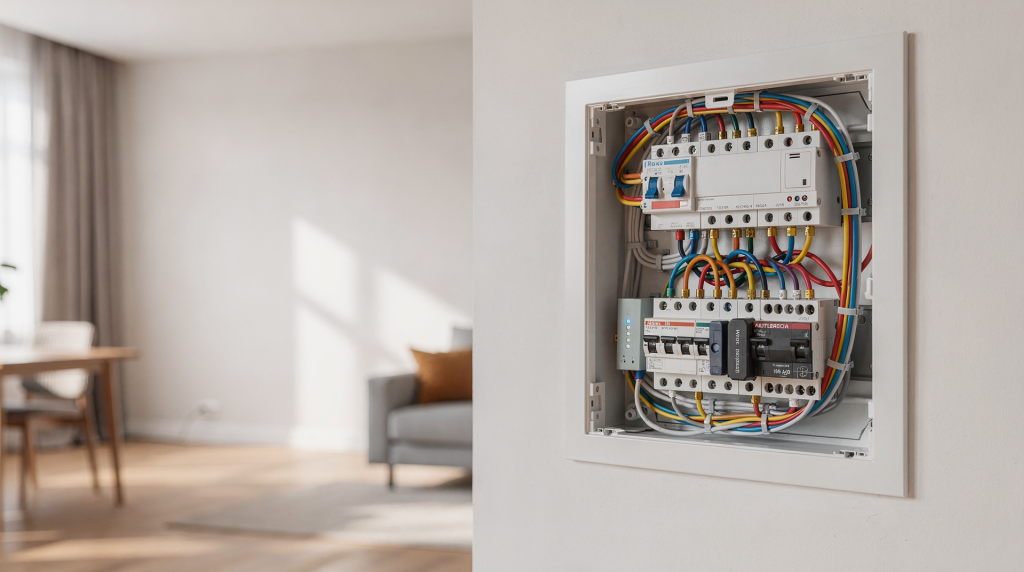

Слаботочный щит в новой квартире: что заложить под умный дом

Слаботочный щит — это не «коробка для интернет-кабелей», а центральная точка всей информационной инфраструктуры квартиры: сети, домофона, видеонаблюдения, Wi‑Fi, серверов умного дома и будущих расширений. Если заложить его правильно на этапе ремонта, потом не придётся городить переходники, тянуть удлинители и переделывать отделку ради одной точки доступа или камеры.

Зачем вообще нужен слаботочный щит

В новостройке почти всегда есть смысл собрать все линии в одном месте. Это удобно по трём причинам:

• все кабели приходят в одну точку и легко обслуживаются;
• сеть проще масштабировать: добавить камеру, точку доступа, NAS или контроллер умного дома;
• меньше шанс получить хаос из роутеров, свитчей и блоков питания, распиханных по шкафам и за телевизором.

Если говорить простыми словами, слаботочный щит — это аналог электрощита, только для связи и автоматики. Именно сюда обычно сводят интернет от провайдера, кабели от комнат, домофон, линии камер, линии к точкам доступа и часть оборудования умного дома.

Когда я проектировал свою квартиру, сразу решил: вся логика сети будет в одном месте. Никаких роутеров на полке в коридоре, никаких свитчей за диваном. Это реально упрощает жизнь — при любом изменении конфигурации ты идёшь к щиту и перекоммутируешь порты на патч-панели, а не ползаешь по углам с фонариком.

Где размещать щит в квартире

Лучшее место — там, где удобно подвести все линии и где оборудование не будет мешать в быту. На практике чаще всего выбирают:

• прихожую;
• нишу у входа;
• кладовую;
• гардеробную;
• технический шкаф в коридоре.

Хорошее место для щита — ближе к центру квартиры, чтобы длины кабелей до комнат были разумными. Если ставить его в дальнем углу, трассы станут длиннее, а монтаж — сложнее.

У меня щит расположен в прихожей, сразу за входной дверью. Это компромисс: с одной стороны, не центр квартиры, с другой — удобный доступ к стояку провайдера и электрическому щиту. Кабели до самой дальней спальни получились около 12 метров — вполне рабочий вариант для витой пары.

На что смотреть при выборе места

• есть ли доступ к электричеству;
• можно ли завести провайдера без лишних изгибов;
• хватает ли глубины для оборудования и запаса кабеля;
• не будет ли щит перегреваться;
• можно ли будет обслуживать его после чистовой отделки.

Отдельно подчеркну последний пункт. Я видел проекты, где щит красиво зашивали гипсокартоном, оставляя доступ только через маленький лючок. Через полгода владелец проклинал это решение — заменить свитч или добавить патч-корд превращалось в операцию с риском повредить отделку. Делайте нормальную дверцу или съёмную панель.

Какой размер щита закладывать

Для квартиры под умный дом маленький бокс «на всякий случай» обычно оказывается тесным уже на этапе монтажа. Гораздо практичнее брать с запасом.

Практический ориентир по размеру

Для типичной квартиры в новостройке лучше сразу планировать щит с запасом. Ошибка номер один — взять компактный шкаф «на сейчас». Через полгода в нём уже не хватает места под блоки питания, патч-корды и нормальную укладку кабелей.

По моему опыту, минимальная полезная глубина — 120 мм, но лучше 150–180 мм. Это позволяет разместить оборудование в два слоя: патч-панель и свитч спереди, блоки питания и кабельный запас сзади. Ширина и высота зависят от количества линий, но я бы рекомендовал начинать от 400×500 мм для базового сценария.

Что обязательно заложить в слаботочный щит

Ниже — базовый набор, который реально пригодится в квартире с перспективой на умный дом.

1. Ввод интернета от провайдера

Сюда приходит оптика или витая пара от провайдера. Важно заранее понять, где именно будет вход в квартиру, чтобы не пришлось потом тянуть кабель через полкоридора.

В новостройках оптику часто заводят в слаботочный отсек этажного щита, а дальше — как договоритесь с монтажниками. Я заранее проложил трубу от этажного щита до своего, и оптический кабель завели без проблем. Если этого не сделать, могут бросить кабель по плинтусу — выглядит ужасно и легко повредить.

2. Патч-панель или аккуратная коммутация

Если кабели из комнат приходят в щит, их нужно как-то закончить. Для этого используют:

• патч-панель;
• keystone-модули;
• кроссировку через клеммы и модули коммутации.

Для домашнего проекта чаще всего удобнее патч-панель с нормальной маркировкой. Это упрощает обслуживание и замену оборудования.

Я использую 24-портовую патч-панель категории 6A. Каждый порт подписан: «гостиная ТВ», «спальня лево», «точка доступа потолок». При переезде или замене свитча это спасает — не надо прозванивать кабели тестером.

3. Свитч

Если в квартире несколько сетевых розеток, камер и точек доступа, без коммутатора не обойтись. Для умного дома стоит сразу смотреть в сторону:

• гигабитного свитча;
• PoE-свитча, если нужны камеры или точки доступа с питанием по Ethernet;
• модели с запасом по портам.

Я взял управляемый PoE-свитч на 24 порта с бюджетом мощности 250 Вт. Это позволяет питать четыре точки доступа и пару камер без отдельных инжекторов. Управляемость нужна для VLAN — об этом ниже, но если в двух словах: гостевая Wi-Fi сеть, IoT-устройства и основная сеть должны быть изолированы друг от друга.

4. Роутер

Роутер лучше не прятать в дальний угол щита без расчёта на тепло. Некоторые модели сильно греются, особенно под нагрузкой. Если роутер будет жить внутри щита, нужно предусмотреть вентиляцию и удобный доступ к кабелям.

Я использую роутер на базе x86 с OPNsense — это отдельный разговор, но суть в том, что он греется прилично. В щите у меня организован пассивный приток снизу и вытяжка через верхнюю перфорацию, плюс небольшой вентилятор на термостате. Без этого температура внутри поднималась до 45°C летом.

5. Хаб умного дома

Это может быть:

• Home Assistant-сервер;
• Zigbee/Thread-хаб;
• контроллер для протоколов автоматизации;
• небольшой мини-сервер на x86 или ARM.

Важно: умный дом лучше сразу проектировать так, чтобы он не зависел от облака. Локальная работа — это стабильность, скорость и независимость от внешних сервисов.

Мой Home Assistant крутится на отдельном мини-ПК в щите. Zigbee-координатор подключён через USB-удлинитель и выведен наружу щита — металлический корпус экранирует сигнал, и без этого часть датчиков в дальних комнатах просто отваливалась.

6. Блоки питания и резервное питание

В щите часто оказываются:

• блок питания роутера;
• блок питания свитча;
• питание для хаба;
• адаптеры для камер;
• модуль ИБП или резервный аккумулятор.

Чем больше у вас устройств, тем важнее заранее решить, как всё будет питаться и что произойдёт при отключении электричества.

Я поставил небольшой ИБП на 1000 ВА прямо в нижней части щита. Он держит роутер, свитч, точку доступа и сервер Home Assistant около 40 минут. Этого хватает, чтобы корректно выключить оборудование при длительном отключении или пережить кратковременные просадки.

Какие кабели тянуть из щита

Главный принцип — топология “звезда”. Это значит, что все линии идут от щита к потребителю отдельно, а не через цепочку из одной комнаты в другую.

Что имеет смысл заложить в квартиру

• по одной витой паре на каждую сетевую точку;
• две витые пары в ключевые комнаты;
• отдельные линии к точкам доступа Wi‑Fi;
• кабели к камерам, если они планируются;
• кабели к датчикам, если проектируется проводная автоматика;
• коаксиал, если нужен ТВ-сигнал;
• отдельные линии для панели домофона или слаботочных интерфейсов.

Минимум, который стоит закладывать в новостройке

• 2 сетевые линии в гостиную;
• 2 линии в каждую спальню;
• 1–2 линии на кухню;
• отдельная линия в потолок под точку доступа;
• резервная линия в коридор или нишу для будущих устройств.

По моему опыту, две линии в гостиную — это минимум. Одна уходит под телевизор и медиаприставку, вторая — под рабочее место или игровую консоль. В спальнях аналогично: одна линия у кровати, одна у стола. Кухня часто недооценивается, но туда тоже стоит тянуть — умные колонки, дисплеи для рецептов, датчики протечки с Ethernet-шлюзом.

Отдельно скажу про резервные линии. Я заложил по одной дополнительной витой паре в каждую комнату и не пожалел. Через год понадобилось повесить камеру в коридоре — кабель уже был в стене, осталось только разделать розетку.

Как не ошибиться с кабелями и трассами

Самая частая ошибка — смешать силовые и слаботочные линии в одной логике прокладки. Так делать нельзя.

Правильные правила прокладки

• слаботочные кабели вести отдельно от силовых;
• не класть их вплотную на длинных участках;
• пересекать силовые линии только под прямым углом;
• оставлять запас кабеля у щита и у розеток;
• не делать слишком резких перегибов.

Минимальное расстояние между силовой и слаботочной трассой — 50 мм при параллельной прокладке. На практике я разносил их по разным штробам или использовал экранированную витую пару на участках, где пересечения неизбежны.

Что важно заранее предусмотреть

• гофры и трубы с запасом по диаметру;
• место под добавочные кабели;
• доступ к точкам развода после чистовой отделки;
• маркировку каждого кабеля;
• схему, где видно, куда идёт каждая линия.

Схему я нарисовал в Visio и распечатал — один экземпляр хранится в щите, второй в документах на квартиру. При любых изменениях сети я обращаюсь к ней, а не пытаюсь вспомнить, что куда идёт. Маркировка кабелей — отдельная тема: использую термоусадочные трубки с номерами, которые соответствуют портам на патч-панели.

Что должно быть внутри щита: практический состав

NAS я вынес в отдельную нишу рядом со щитом — четыре диска создают приличный шум и нагрев. В самом щите держу только то, что не имеет подвижных частей: свитч, роутер, патч-панель, хаб и блоки питания. Если планируете сервер с вентиляторами, сразу думайте о звукоизоляции или выносе в другое место.

Как связать слаботочный щит и умный дом

Если квартира проектируется под умный дом, щит должен быть не просто «сетевым», а частью общей автоматизации.

Что удобно подключать через щит

• датчики протечки;
• датчики температуры и влажности;
• точки доступа Wi‑Fi;
• IP-камеры;
• шлюзы Zigbee/Matter;
• сервер Home Assistant;
• медиасервер или NAS;
• контроллеры сценариев и реле.

Почему локальный сервер лучше облака

Локальный сервер работает даже при сбоях интернета, отвечает быстрее и даёт больше контроля над устройствами. Для квартиры это особенно важно, если речь идёт о свете, отоплении, протечках и безопасности.

Приведу пример из практики. У меня датчик протечки в ванной завязан на электромагнитный клапан через Home Assistant. Если интернет отвалится, облачный сервис может не успеть передать команду на закрытие клапана. Локальная автоматизация срабатывает мгновенно, и это критично, когда счёт идёт на секунды.

Ещё один момент — скорость реакции. Zigbee-датчик движения включает свет в коридоре через локальный Home Assistant за 200–300 миллисекунд. Через облако задержка была бы от 500 мс до пары секунд — это разница между «свет зажёгся сразу» и «свет зажёгся, когда я уже прошёл».

Пошаговый план: что заложить до ремонта

Этап 1. Составить список устройств

Подумайте, что вы реально хотите через 1–3 года:

• интернет в каждой комнате;
• точки доступа;
• камеры;
• NAS;
• Home Assistant;
• датчики;
• мультирум или ТВ-сеть.

Не пытайтесь угадать всё на десять лет вперёд, но базовые сценарии продумайте. Я, например, не планировал камеры на этапе ремонта, но заложил кабели в углы коридора и под потолок в гостиной — и через год это очень пригодилось.

Этап 2. Нарисовать схему квартиры

На плане отметьте:

• место щита;
• каждую сетевую розетку;
• потолочные точки доступа;
• камеры;
• зоны, где могут появиться датчики и хабы.

Схему лучше делать в масштабе, с реальными расстояниями. Это поможет при заказе кабеля и расчёте трасс.

Этап 3. Посчитать кабели

Сделайте запас, а не проект «впритык». Лучше сразу провести лишнюю линию, чем потом штробить готовую квартиру.

Практическое правило: к расчётной длине каждой линии добавьте 2–3 метра на запас в щите и у розетки. Кабель стоит недорого, а переделка отделки — совсем других денег.

Этап 4. Выбрать щит с запасом

Оцените не только текущие устройства, но и место под будущие. Нормальный щит — это тот, где после монтажа остаётся воздух и удобный доступ к кабелям.

Если сомневаетесь между двумя размерами — берите больший. Разница в цене небольшая, а свободное место в щите — это комфорт при обслуживании и будущие апгрейды без замены корпуса.

Этап 5. Продумать питание

Отдельно решите, что будет висеть на постоянном питании, а что — на резервном. Для интернета, камер и сервера это критично.

Я развёл питание так: роутер, свитч и точка доступа — через ИБП, чтобы интернет оставался при кратких отключениях. Сервер Home Assistant тоже на ИБП. Остальное — напрямую в сеть. При долгом отключении ИБП даёт команду серверу на корректное выключение.

Типовые ошибки при проектировании

• ставят слишком маленький щит;
• не оставляют запас кабеля;
• не маркируют линии;
• тянут всё в одну трубу вместе с силовыми кабелями;
• не учитывают нагрев оборудования;
• делают сеть без резерва на будущие устройства;
• не планируют PoE заранее;
• забывают про вентиляцию и доступ для обслуживания.

Отдельно выделю ошибку с PoE. Многие думают: «камеры будут позже, тогда и куплю PoE-свитч». Но если кабели уже зашиты в стены, а бюджет мощности не посчитан, потом приходится ставить инжекторы у каждой камеры — это дополнительные розетки, провода и точки отказа. Лучше сразу взять PoE-свитч с запасом по мощности.

Чек-лист перед началом монтажа

• место щита выбрано и согласовано;
• есть схема всех слаботочных линий;
• кабели промаркированы;
• заложен запас по количеству линий;
• предусмотрены отдельные трассы от силовой проводки;
• выбран свитч и роутер;
• понятен состав будущего умного дома;
• есть место под NAS, хаб и блоки питания;
• предусмотрено резервное питание;
• щит можно обслуживать после ремонта.

Пройдитесь по этому списку дважды: до начала штробления и перед финальной зашивкой стен. Второй проход особенно важен — на этом этапе ещё можно добавить кабель или изменить расположение розетки без серьёзных последствий.

Как понять, что проект сделан правильно

Хороший слаботочный щит — это не просто аккуратная коробка. Это система, где:

• каждая линия понятна и подписана;
• оборудование не перегревается;
• есть запас на расширение;
• сеть стабильно работает;
• умный дом не зависит от случайных облачных сервисов;
• при необходимости можно заменить любой элемент без вскрытия стен.

Последний пункт проверяется просто: представьте, что у вас вышел из строя свитч. Вы должны иметь возможность отключить патч-корды, открутить крепления, вынуть устройство и поставить новое, не разбирая полщита и не повреждая отделку. Если это возможно — проект сделан правильно.

Вывод

Слаботочный щит в новой квартире нужно проектировать не как «дополнение к ремонту», а как основу всей цифровой инфраструктуры дома. Если заложить нормальное место, достаточный размер, правильную разводку кабелей и запас под умный дом, квартира сразу получится удобной, масштабируемой и готовой к будущим устройствам.

Лучший подход простой: сначала продумать сценарии жизни, потом — сеть, затем — щит и только после этого начинать монтаж. Тогда в квартире не появится кабельный хаос, а умный дом будет работать как система, а не как набор случайных устройств.

Когда я переезжал, то потратил две недели на проектирование и согласование схемы с электриками. Это время окупилось сторицей: за три года я добавил камеры, заменил точки доступа на Wi-Fi 6, перенёс сервер Home Assistant на новое железо — и ни разу не пришлось штробить стены или тянуть кабель по плинтусу. Инвестиция в планирование на старте — самая выгодная во всём проекте умного дома.

FAQ

Нужен ли отдельный щит только для умного дома?

Не всегда. Чаще удобнее, когда слаботочная инфраструктура и автоматизация собраны в одном логичном узле, а не размазаны по квартире. Разделение имеет смысл, если оборудования очень много и одно место физически не вмещает всё с учётом охлаждения. В типичной квартире 60–80 м² одного щита достаточно.

Сколько сетевых розеток закладывать в комнату?

Минимум две, а в ключевые комнаты лучше больше. Одна розетка почти всегда оказывается недостаточной. В гостиной у меня четыре порта — и все заняты: ТВ, игровая консоль, медиаплеер и точка доступа для Mesh-сети.

Можно ли обойтись без PoE?

Можно, но PoE сильно упрощает жизнь, если будут камеры и точки доступа. Меньше блоков питания, меньше розеток и аккуратнее монтаж. Разница в цене между обычным и PoE-свитчем невелика, а удобство — огромное.

Где лучше ставить Home Assistant?

Там, где есть стабильное питание, нормальная вентиляция и доступ к сети. В щите это возможно, но только если заранее продуманы тепло и обслуживание. У меня HA стоит в щите, но Zigbee-координатор выведен наружу для лучшего приёма.

Нужно ли сразу ставить NAS?

Если вы планируете локальные бэкапы, медиасервер или хранение записей с камер, NAS лучше заложить на этапе проекта, а не «когда-нибудь потом». Место под него, питание и сетевые порты должны быть готовы сразу, даже если само устройство появится через полгода.
